Automatisierungstechnik

Mit der erweiterten Automatisierungstechnik kann die Hausautomatisierung des Gerätehauses über FF-Agent dargestellt und mit einem grafischen Entwicklungswerkzeug ohne große Vorkenntnisse gesteuert werden.

Über die Instant Commands können bei unterschiedlichen Ereignissen im FF-Agent (Alarm, Fahrzeugstatus Änderung, WebAPI, …) alle gängigen Haussteuerungen wie Shelly, Web-IO, KNX oder WAGO direkt angesprochen und angesteuert werden.

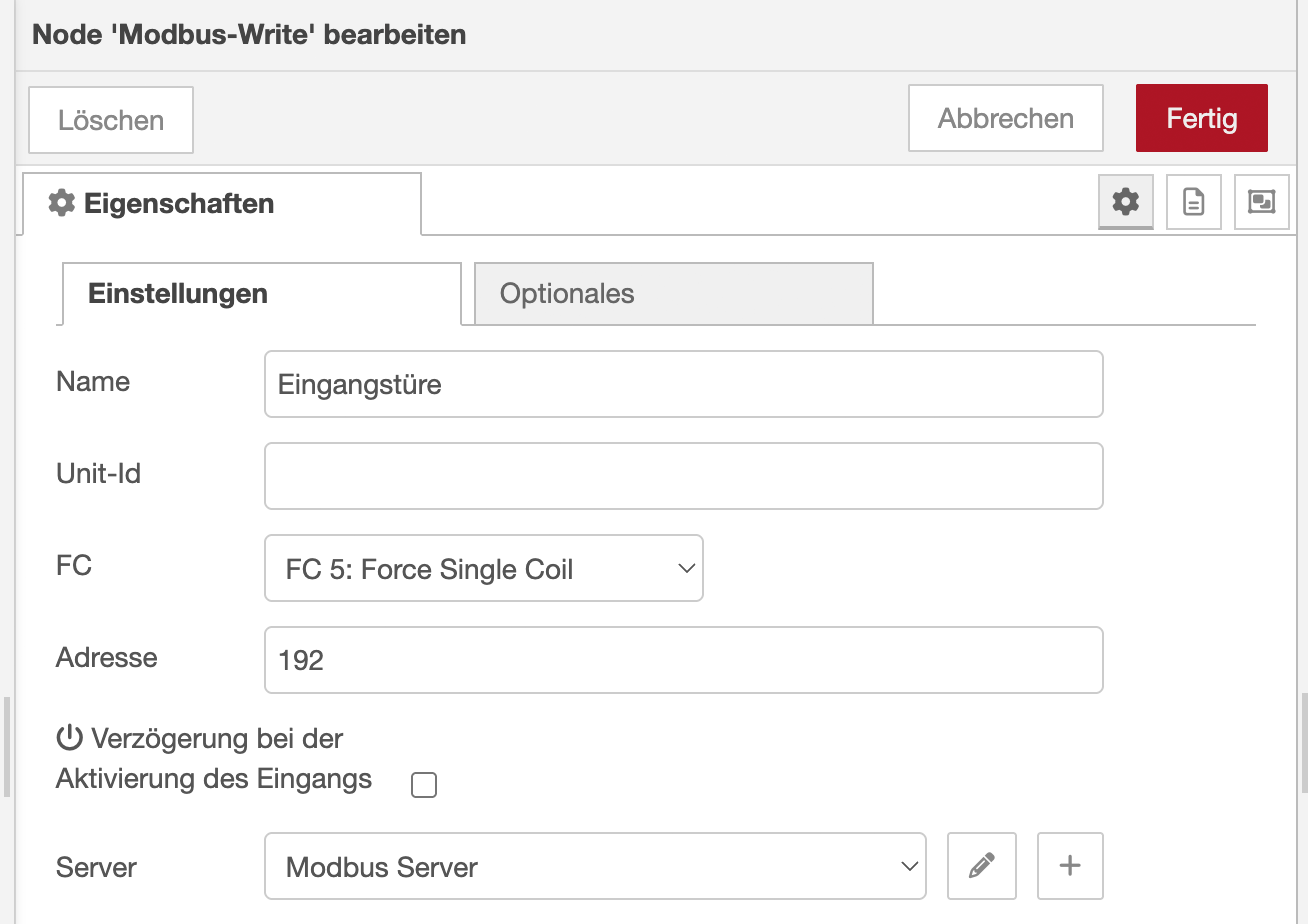

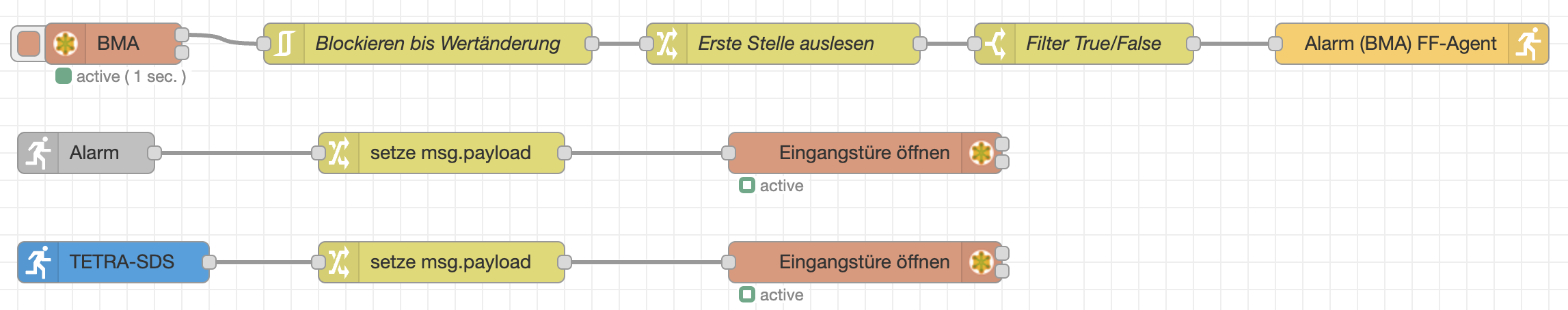

Ebenso können externe Geräte (z.B. BMA Anlagen) über ein Instant Command ein Ereignis in FF-Agent (Vorkonfigurierter Alarm, Push-Nachricht, …) auslösen.

Aufruf der Automatisierungstechnik

Der Workflow-Editor zur Automatisierungstechnik kann lokal auf dem Gateway PLUS geöffnet und editiert werden. Wir setzen hier auf die bewährte Lösung von Node-RED. Diese befindet sich in den Einstellungen des Gateways unter “Einstellungen > IoT-Hubs > Neuen Node-RED Hub erstellen”.

Beim Erstellen muss der neue Hub aktiviert werden sowie zwingend ein Name (z.B. Node-RED) sowie Benutzername und Passwort angegeben werden. Diese Werte sind notwendig, können jedoch frei definiert werden.

Nachdem der Hub aktiviert und verbunden ist, wird der Editor verfügbar und kann gestartet werden.

Workflow-Editor Node-RED

1 Verfügbare Nodes

Nodes stellen die Knoten innerhalb der Plattform dar, hierüber können Aktionen, Eingaben, Ausgaben und Verarbeitungen innerhalb des Flows realisiert werden.
Die Nodes können per Drag-and-drop in den Flow gezogen und dort durch einen Doppelklick editiert werden.

Neben den vorab installierten Nodes können individuell benötigte Node-Pakete, wie zum Beispiel für die Web-IO oder KNX über das Menü installiert werden.

FF-Agent Nodes:

• Instant Command Aktion starten

  Mit dem Node “Instant Command Aktion starten” wird ein Flow aus einem ausgelösten Instant Command gestartet. Der Node kann im FF-Agent Web-UI in einem Instant Command als IoT-Hub Aktion ausgewählt werden.

• Instant Command auslösen

  An den Node “Instant Command auslösen” gesendete Nachrichten führen dazu, dass ein Instant Command im FF-Agent ausgelöst wird. Die Verknüpfung erfolgt im FF-Agent Web-UI in einem Instant Command als IoT-Hub Auslöser.

2 Node-Flow

Ein Node-Flow beschreibt die Verknüpfungen und Sequenzierungen von verschiedenen Eingabe-, Ausgabe- und Verarbeitungsknoten innerhalb der Plattform.
Jeder Knoten innerhalb eines Flows führt eine eindeutige und spezifische Aufgabe aus. Sobald Daten an einen Knoten gesendet werden, verarbeitet dieser die Daten gemäß seiner festgelegten Funktion, bevor er sie an den nächsten Knoten im Flow weitergibt.

3 Übernahme

Änderungen an dem Flow müssen immer deployed (übernommen) werden, bevor Sie wirksam werden. Wird der Editor ohne Übernahme geschlossen, gehen die Änderungen verloren.

4 Menü

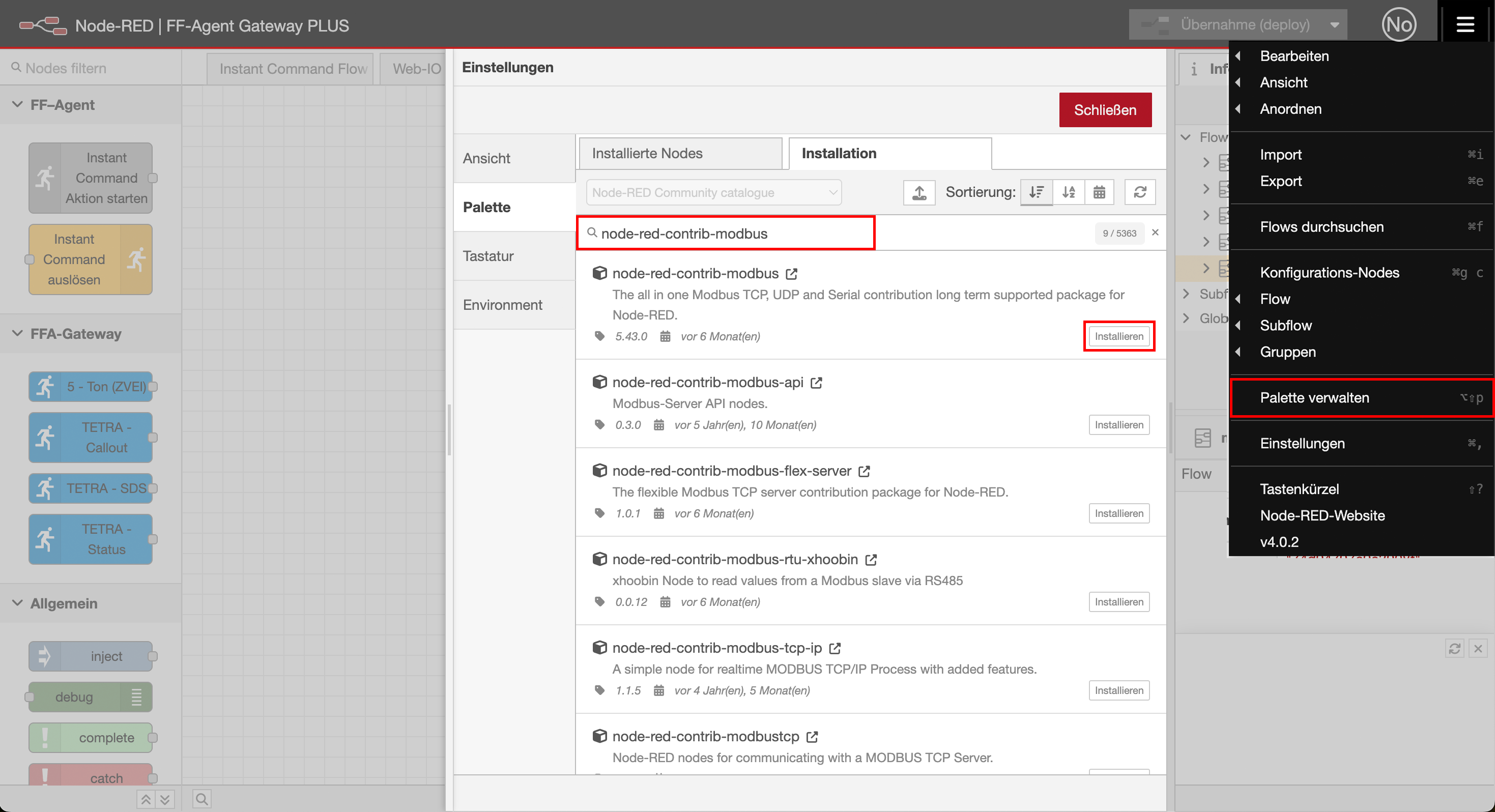

Über das Menü können Einstellungen zum Editor vorgenommen werden. Neben dem Import und Export von gesamten Flows findet sich hier das Verwalten der Flow-Palette. Hierüber können weitere Nodes als Pakete (z.B. Shelly, WebIO, KNX) nachinstalliert werden.

5 Informationen, Debug und Hilfe

Im Infobereich finden sich alle Informationen zu den angelegten Flows und der Debug-Bereich, in dem das Ergebnis aller verknüpften Debug-Nodes ausgegeben wird. Dafür muss nur die Node debug an den letzten Knoten eines Pfades angehangen werden.
Zu jedem Node kann hier ebenfalls eine Hilfe aufgerufen werden, die Aufschluss auf die richtige Verknüpfung und Konfiguration der Knoten gibt.

Web-IO einbinden

Zur Verknüpfung einer WebIO 4.0 von W&T muss diese bereits an die Haustechnik angeschlossen und in das Netzwerk des Gerätehauses eingebunden worden sein.

Web-IO Outputs freischalten

Zur Ansteuerung der Web-IO durch den Node-Flow müssen die Outputs der Web-IO unter “Kommunikationswege > Web-API” für HTTP-Requests freigegeben werden.

Zusätzlich muss der HTTP-Port 80 in den Netzwerk-Einstellungen unter “Grundeinstellungen > Netzwerk > Zugang für Web-Dienste” gesetzt sein.

Web-IO Node-Paket installieren

Das W&T Web-IO 4.0 Node-Paket kann im Menü des Node-Editors unter dem Punkt Palette verwalten installiert werden.

Web-IO Nodes

• Digital IN

  Anbindung eines digitalen Eingangs (Inputs) der Web-IO. Wenn sich der Beschaltungszustand ändert, kann eine Aktion im Flow ausgelöst werden.

• Digital OUT

  Anbindung eines digitalen Ausgangs (Outputs) der Web-IO. Ein Ausgang der Web-O kann durch einen vorhergehenden Knoten geschaltet werden, außerdem kann bei Änderung des Schalterzustandes eine weitere Aktion ausgelöst werden.

Web-IO 4.0 ansteuern

Bei der ersten Inbetriebnahme einer Web-IO Node muss die Web-IO Hardware einmalig in der Konfiguration über das + hinterlegt werden.

Hierfür müssen folgende Parameter gesetzt werden:

1. Host (IP-Adresse)
2. Protokoll (HTTP)
3. Port (80)
4. Passwort (Admin Passwort der Web-IO)
5. Intervall (1 Sekunde)
6. Name (Optional)

Im Anschluss kann die Web-IO für jede W&T Node ausgewählt und die gewünschte Klemme des In- oder Outputs gewählt werden.

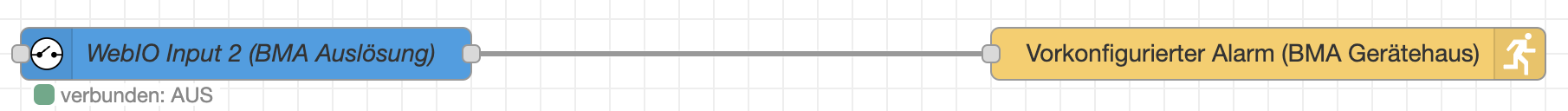

Web-IO Input ansprechen

Durch eine Digital In Node der Web-IO kann direkt eine Node zum Auslösen eines Instant Commands in FF-Agent angesprochen werden.

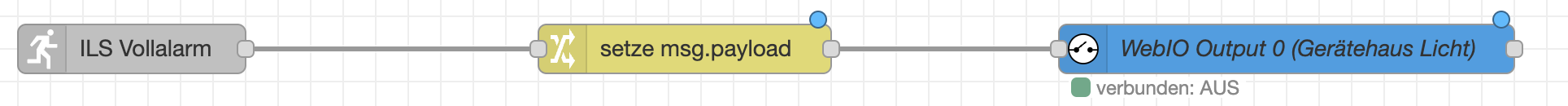

Web-IO Output ansprechen

Digital Out Nodes der Web-IO können nicht direkt von FF-Agent Nodes angesprochen werden, hier muss immer eine Change-Node zwischengeschaltet werden, die einen passenden String an die Web-IO Node weitergibt.

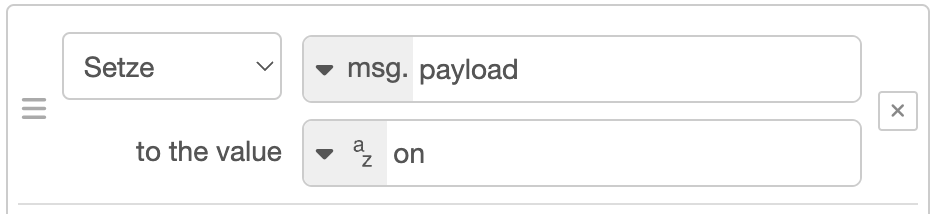

Für die Change-Node muss dann folgende Konfiguration gesetzt werden:

1. Setzte -> msg.payload
2. to the value -> string mit dem Parameter on oder off

Beispiel einer Web-IO Haussteuerung

Shelly einbinden

Zur Verknüpfung eines Shelly Relais muss dieses bereits an die Haustechnik angeschlossen und in das Netzwerk des Gerätehauses eingebunden worden sein.

Shelly Node-Paket installieren

Das Shelly Node-Paket kann im Menü des Node-Editors unter dem Punkt Palette verwalten installiert werden.

Shelly Nodes

• shelly gen 1

  Anbindung eines Shelly Gerätes der ersten Generation. Je nach Gerät unterscheiden sich die ansteuerbaren Optionen.

• shelly gen 2+

  Anbindung eines Shelly Gerätes ab der zweiten Generation. Je nach Gerät unterscheiden sich die ansteuerbaren Optionen.

• shelly cloud

  Anbindung eines Shelly Gerätes über die Shelly Cloud. Je nach Gerät unterscheiden sich die ansteuerbaren Optionen.

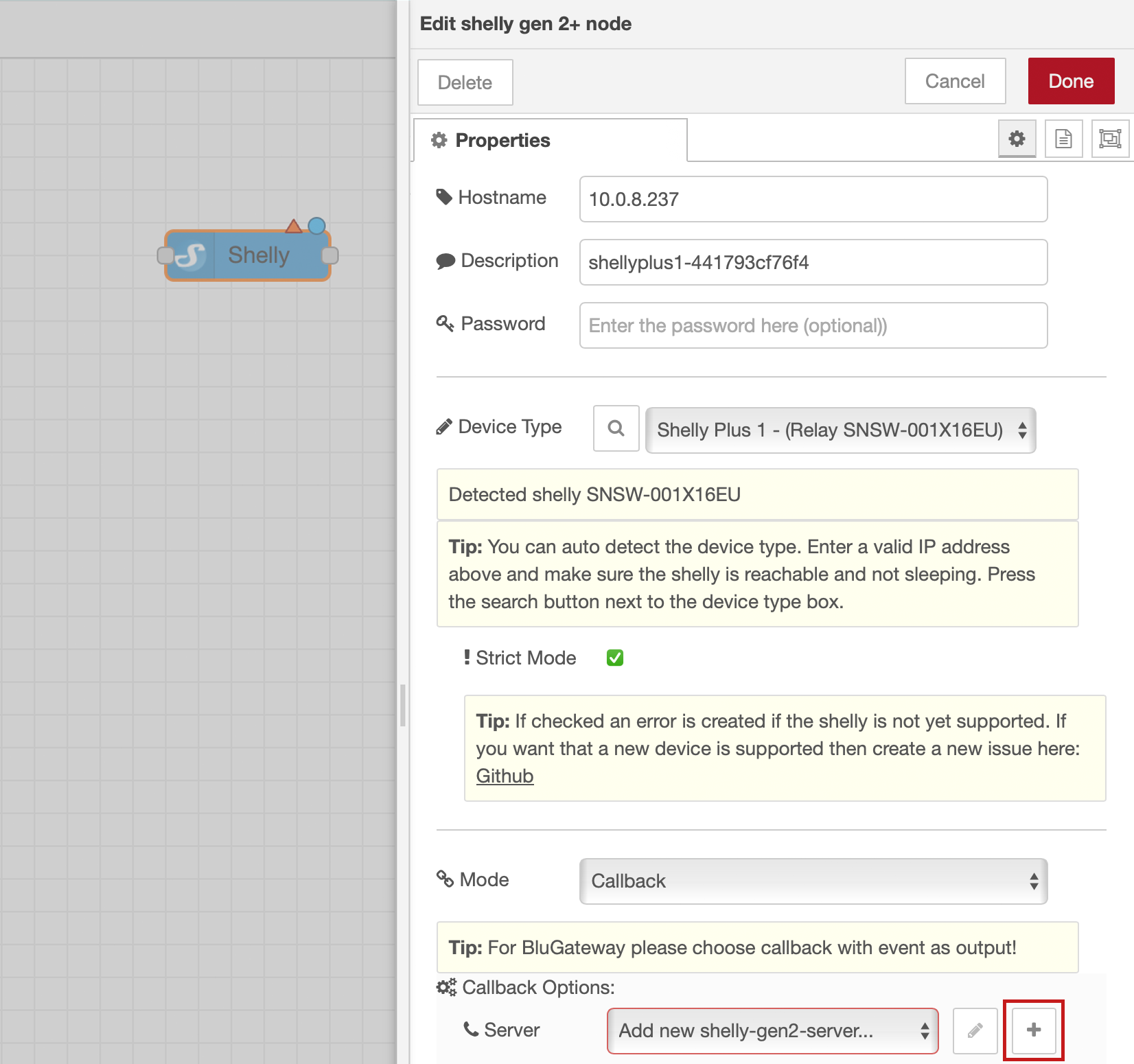

Shelly Gen 2+ ansteuern

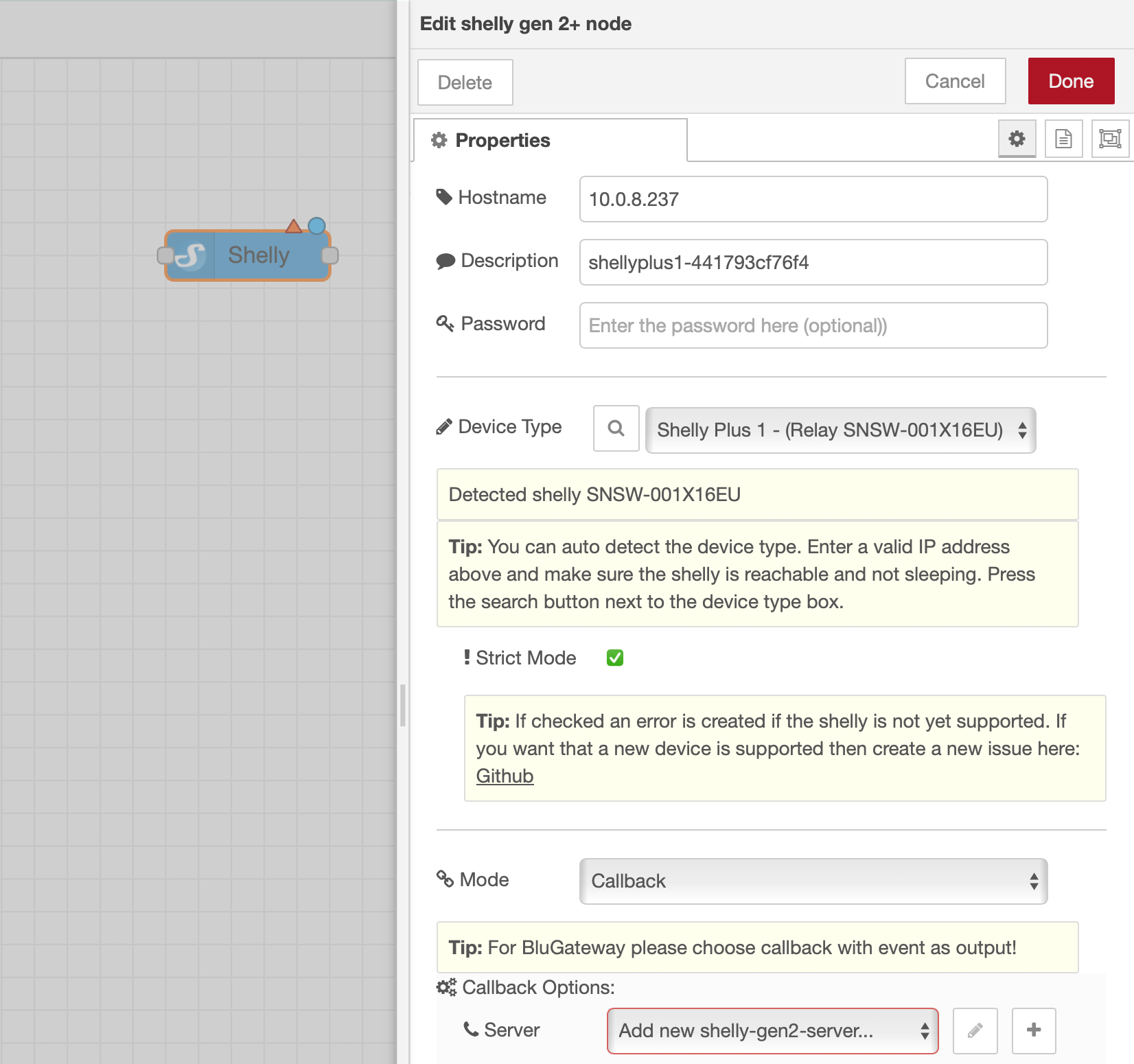

Für eine Shelly Node der zweiten Generation muss zuerst das anzusteuernde Gerät hinterlegt werden.

Hierfür können folgende Parameter gesetzt werden:

1. Hostname (IP-Adresse)
2. Device Type (z.B. Relay - Shelly1…)
3. Description (falls eine Beschreibung gewünscht ist)
4. Username (falls ein Benutzername im Gerät konfiguriert ist)
5. Password (falls ein Passwort im Gerät konfiguriert ist)
6. Mode (None, wenn ein Ausgang geschaltet werden soll/ Polling, wenn der Zustand des Gerätes überwacht werden soll)

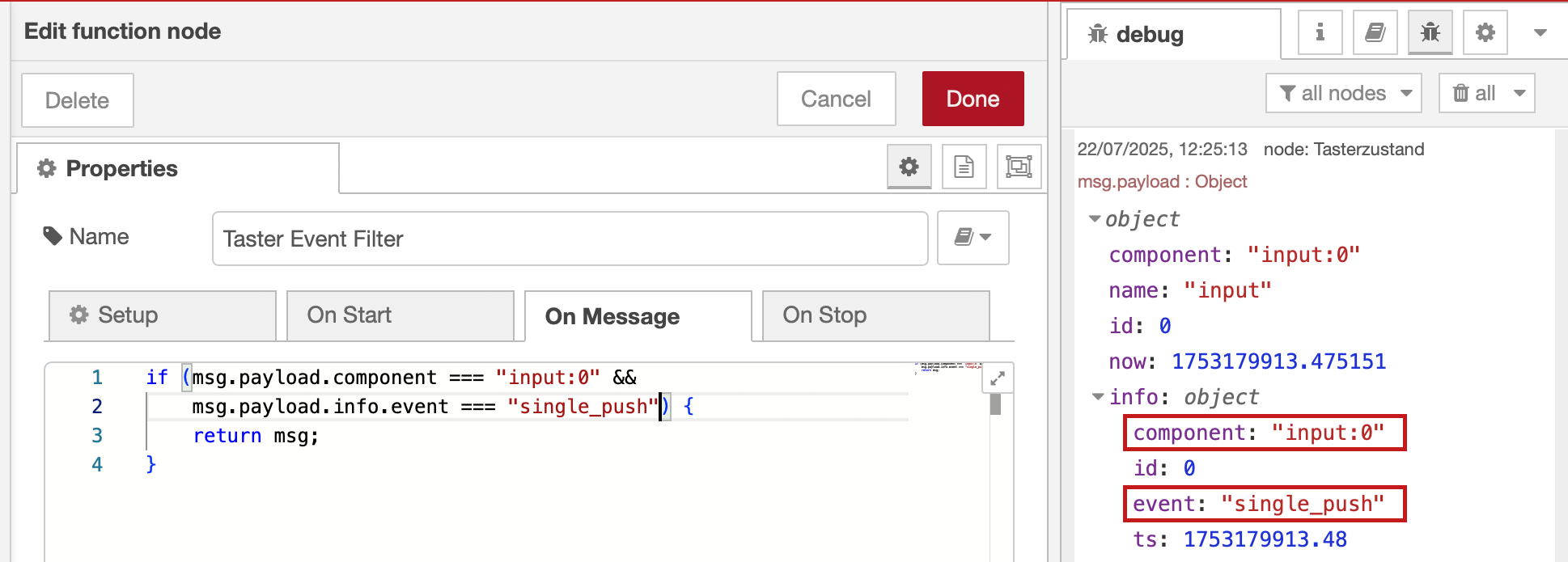

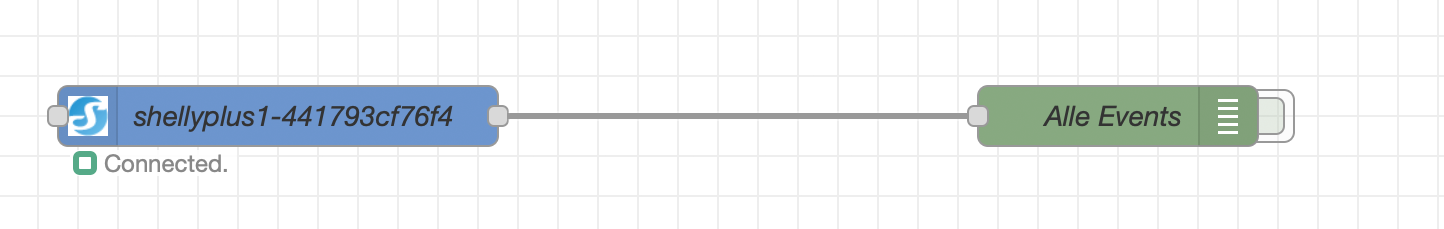

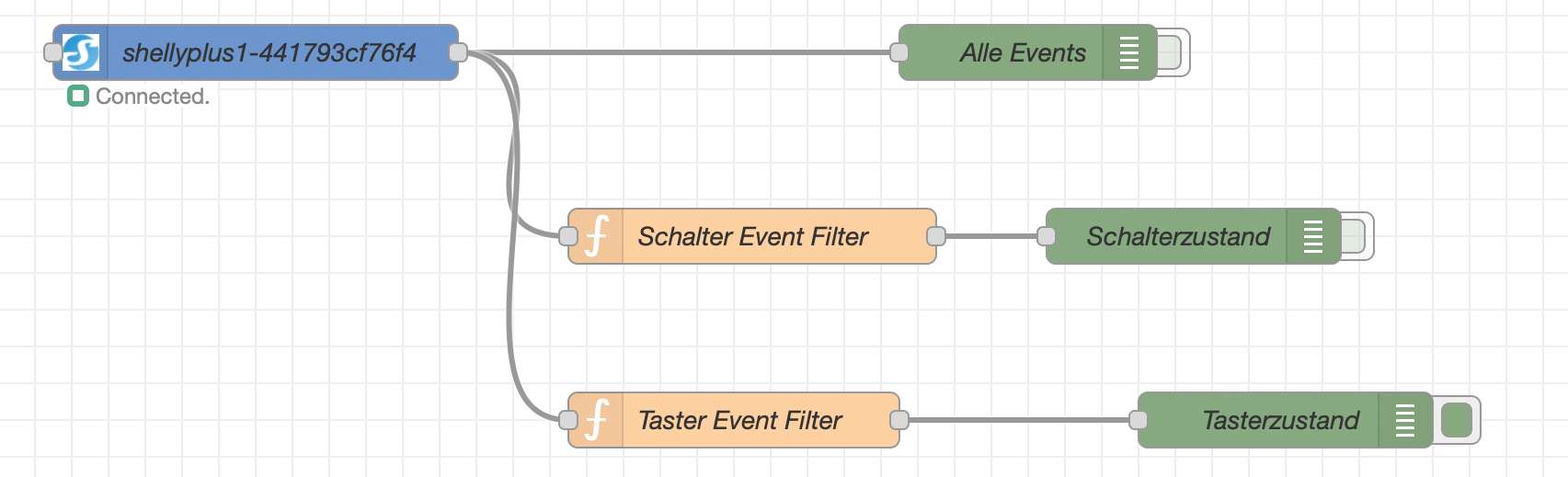

Shelly Geräte der Generation 2+ ansteuern

Shelly Nodes können nicht direkt von FF-Agent Nodes angesprochen werden, hier muss immer eine Change-Node zwischengeschaltet werden, die einen passenden JSON Befehl an die Shelly Node weitergibt.

Für die Change-Node muss dann folgende Konfiguration gesetzt werden:

1. Setzte -> msg.payload
2. to the value -> JSON mit folgenden Parametern:

{
  "method": "Switch.Set" ,
   "parameters": {
   "id" : 0 ,
   "on" : true
   "toggle_after" : 5
   }
}

• "id": bestimmt den Ausgang des Shelly Relais
• "on": bestimmt die Schaltung (true = ein, false = aus)
• "toggle_after" : Setzt den Ausgang nach X Sekunden zurück

Shelly via Cloud ansteuern

Für eine Shelly Node, die über die Shelly Cloud angesteuert werden soll, muss zuerst die Cloud angebunden werden.

Hierfür können folgende Parameter gesetzt werden:

1. Description (Falls eine Beschreibung gewünscht ist)
2. Server URI (Adresse der Shelly Cloud)
3. Authentication Key (Cloud-Aktivierungs-Schlüssel der Shelly Cloud)

Shelly Geräte der Generation 1 via Cloud ansteuern

Shelly Geräte der ersten Generation können am einfachsten über die Shelly Cloud angesprochen werden. Über die Shelly Cloud kann grundsätzlich jedes Shelly Gerät angesteuert werden, egal welcher Generation es angehört. Shelly Nodes können nicht direkt von FF-Agent Nodes angesprochen werden, hier muss immer eine Change-Node zwischengeschaltet werden, die einen passenden JSON Befehl an die Shelly Node weitergibt.

Für die Change Node muss dann folgende Konfiguration gesetzt werden:

1. Setzte -> msg.payload
2. to the value -> JSON mit folgenden Parametern:

{
    "type": "relay",
    "id": "1c1e12",
    "channel": "0",
    "turn": "on"
}

• "id": Geräte-ID des Shelly Moduls in der Shelly Cloud
• "on": bestimmt den zu schaltenden Ausgang
• "turn" : bestimmt die Schaltung (on = ein, off = aus)

Soll der Ausgang des Shelly Relais wieder deaktiviert werden, muss ein zweiter Change-Node mit dem Parameter "turn": “off” inklusive vorgesetztem Timer parallel geschaltet werden.

KNX einbinden

Zur Ansteuerung der KNX Haustechnik müssen die Gruppenadressen der zu steuernden Geräte bekannt sein. Über ein KNX IP-Interface oder IP-Router können Instant Commands diese Gruppenadressen ansteuern und somit Geräte innerhalb des Gerätehauses schalten.

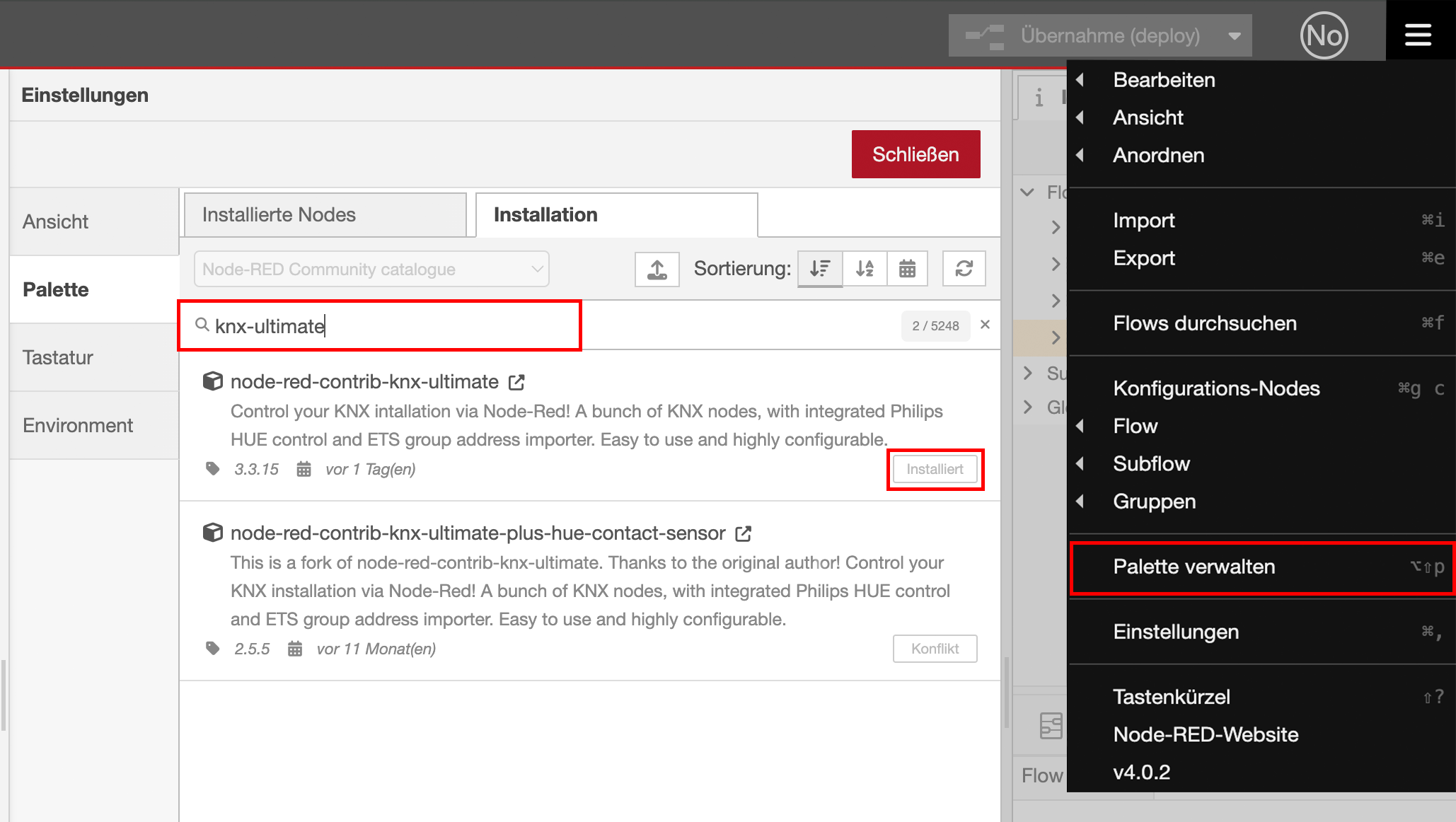

KNX Node-Paket installieren

Das KNX Node-Paket kann im Menü des Node-Editors unter dem Punkt Palette verwalten installiert werden.

KNX Nodes

• KNX DEVICE
  Über KNX DEVICE Nodes können KNX Geräte innerhalb des Gerätehauses über die jeweiligen Gruppenadressen angesprochen werden.

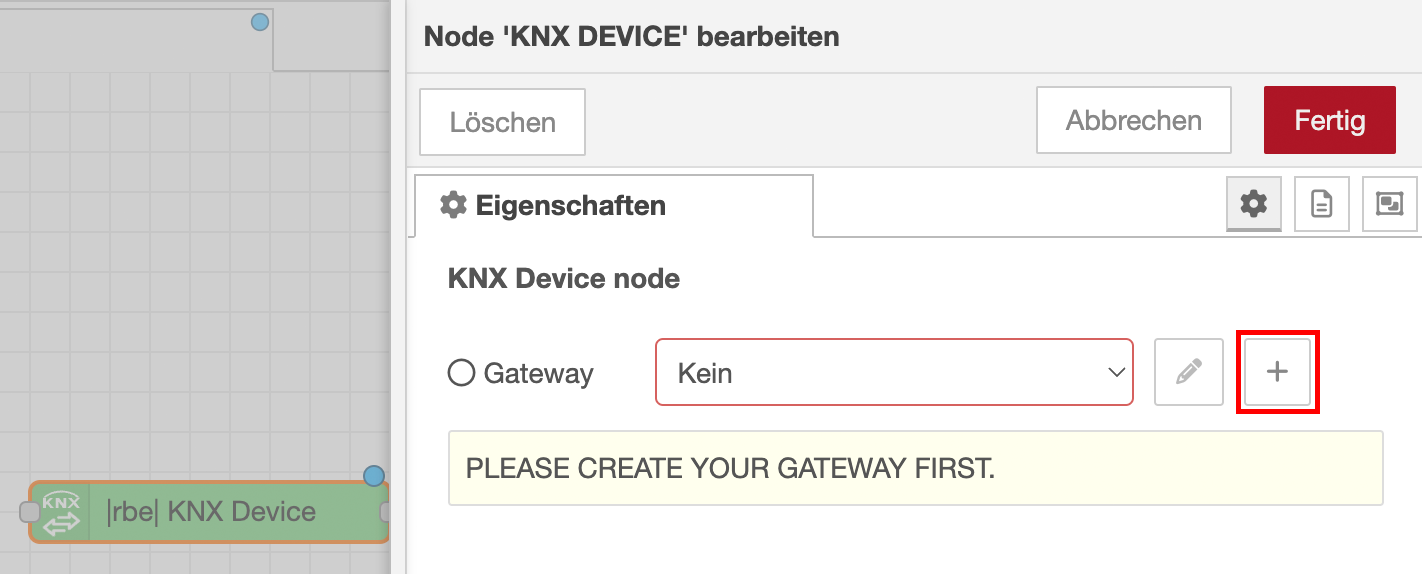

KNX ansteuern

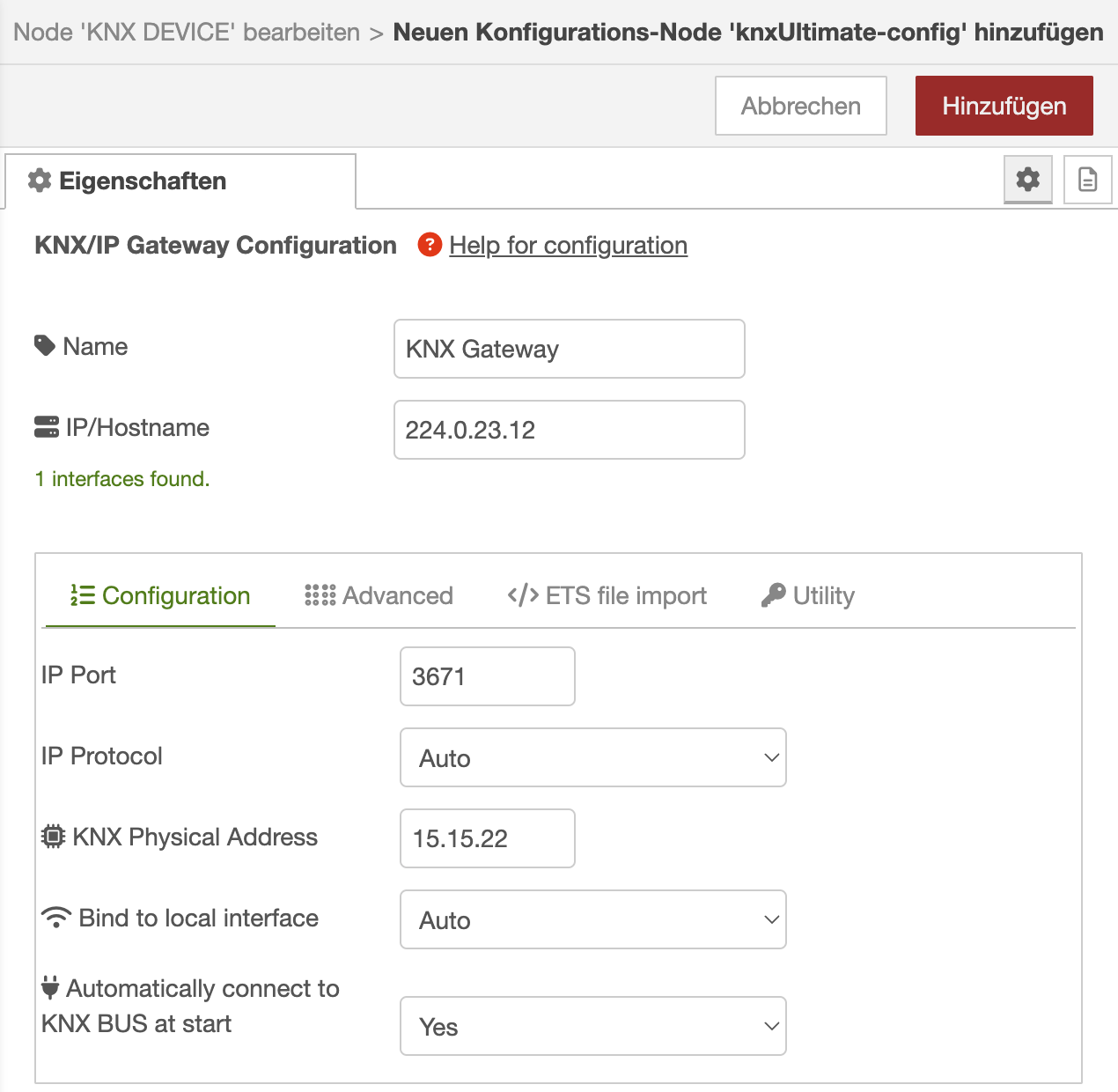

Bei der ersten Inbetriebnahme einer KNX Node muss das KNX IP-Interface oder der KNX IP-Router einmalig in der Konfiguration über das + hinterlegt werden. Über KNX IP-Interfaces können einzelne Linien individuell angesprochen werden, während über KNX IP-Router mehrere Linien gleichzeitig adressiert werden können.

Hierfür müssen folgende Parameter gesetzt werden:

1. Name (Optional)
2. IP/Hostname (IP-Adresse des KNX IP-Gerätes)
3. IP Port (Port des KNX IP-Gerätes)
4. IP Protocol (Tunnel UDP für Ip-Interfaces oder Multicast für IP-Router)
5. KNX Physical Address (physische Geräteadresse)
6. Bind to local interface (Auto)
7. Auto connect to KNX BUS (Yes)

Im Anschluss kann das KNX IP-Gerät für jede KNX Node ausgewählt und angesteuert werden.

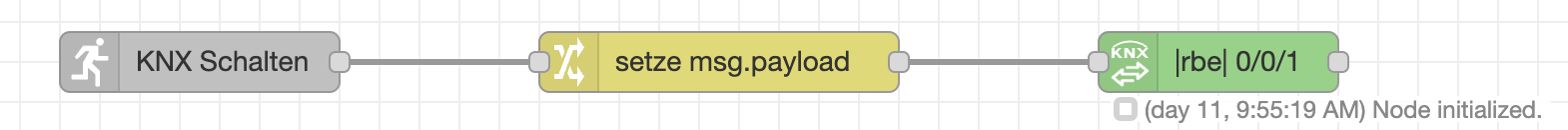

KNX Gruppenadressen ansteuern

KNX DEVICE Nodes können nicht direkt von FF-Agent Nodes angesprochen werden, hier muss immer eine Change-Node zwischengeschaltet werden, die einen passenden Daten-Ausdruck an die KNX Node weitergibt.

Für die Change-Node kann beispielhaft für einen einfachen Schalter folgende Konfiguration gesetzt werden:

1. Setzte -> msg.payload
2. to the value -> boolean mit dem Parameter true oder false

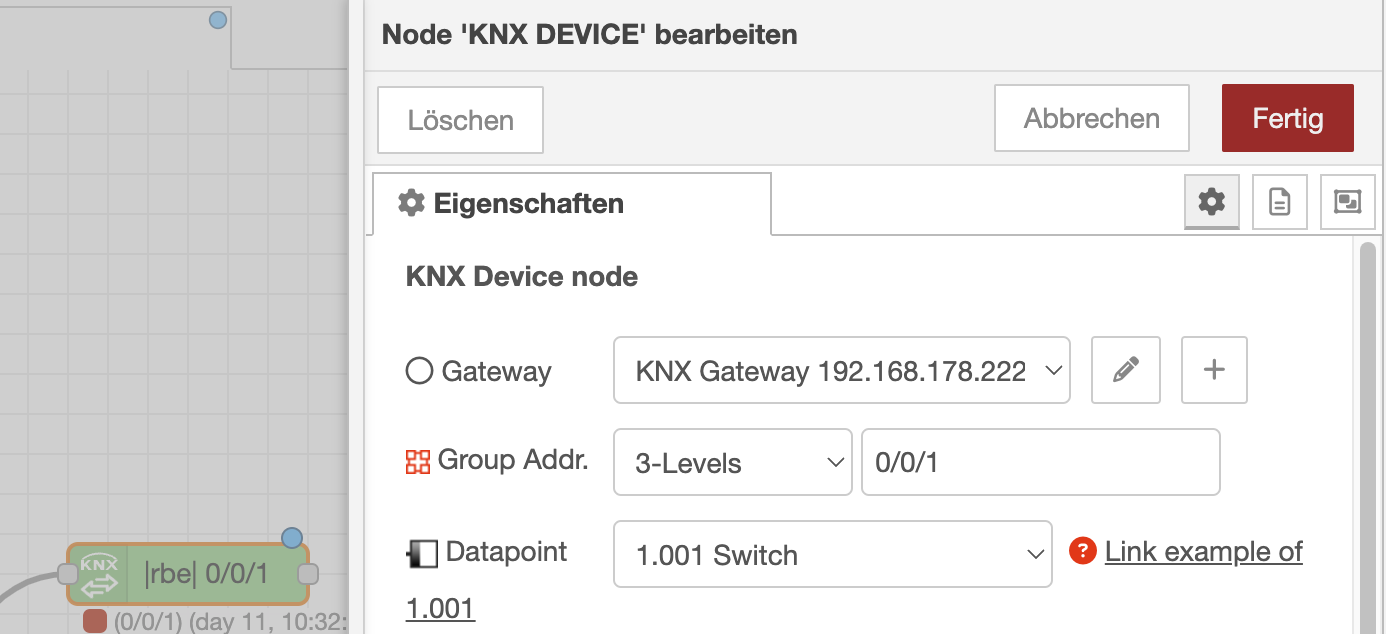

In der DEVICE NODE muss dann die entsprechende Gruppenadresse hinterlegt werden, auf denen die zu steuernden Geräte angebunden sind.

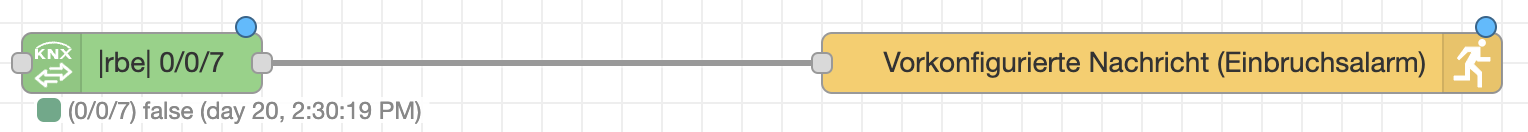

Instant Command von KNX Gruppenadressen ansteuern

Durch eine KNX DEVICE Node kann direkt eine Node zum Auslösen eines Instant Commands in FF-Agent angesprochen werden. Die KNX DEVICE Node wird hierbei identisch dem Ansteuern einer Gruppenadresse konfiguriert und reagiert dann automatisch auf Ereignisse in dieser.

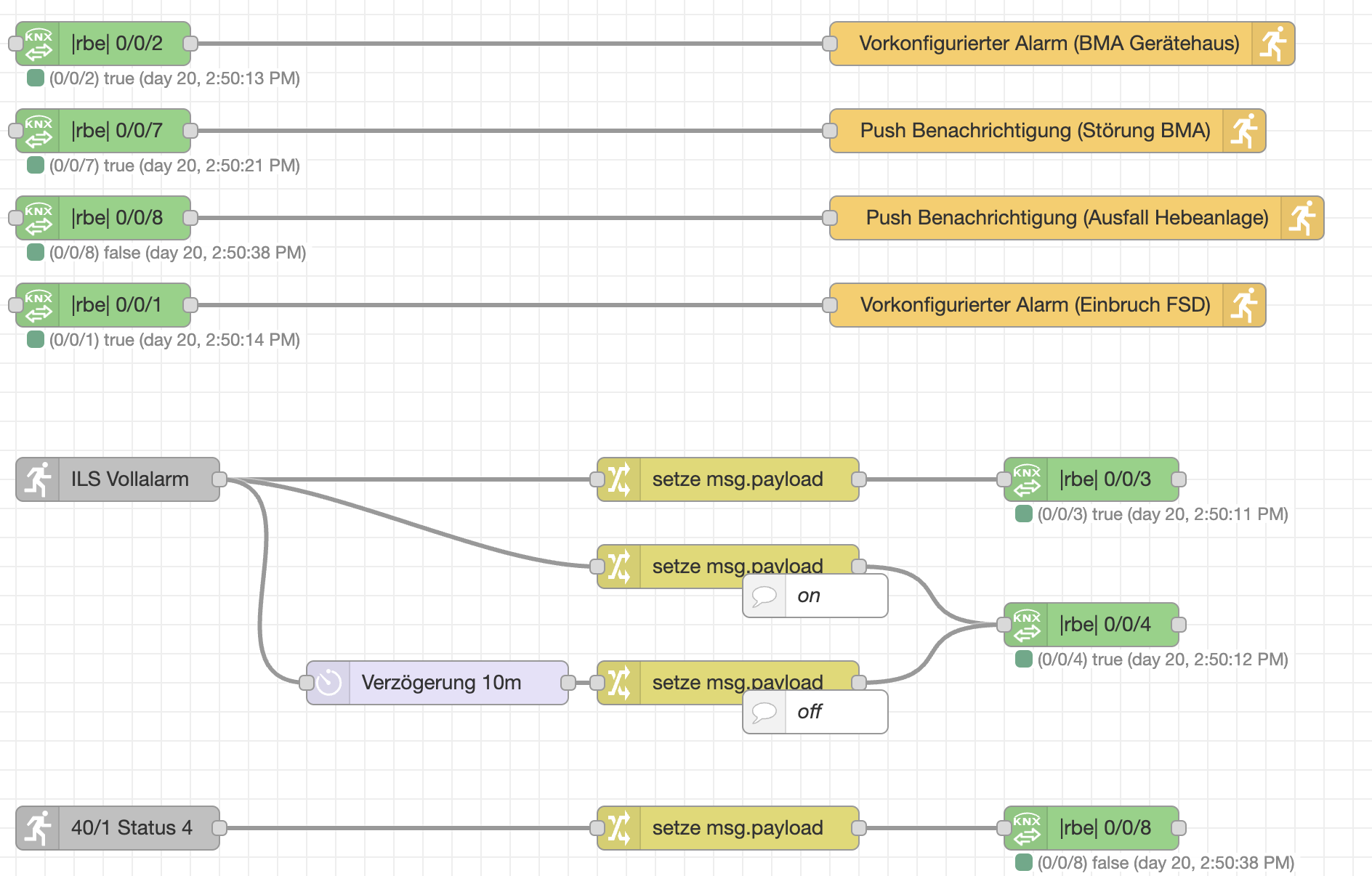

Beispiel einer KNX Haussteuerung
